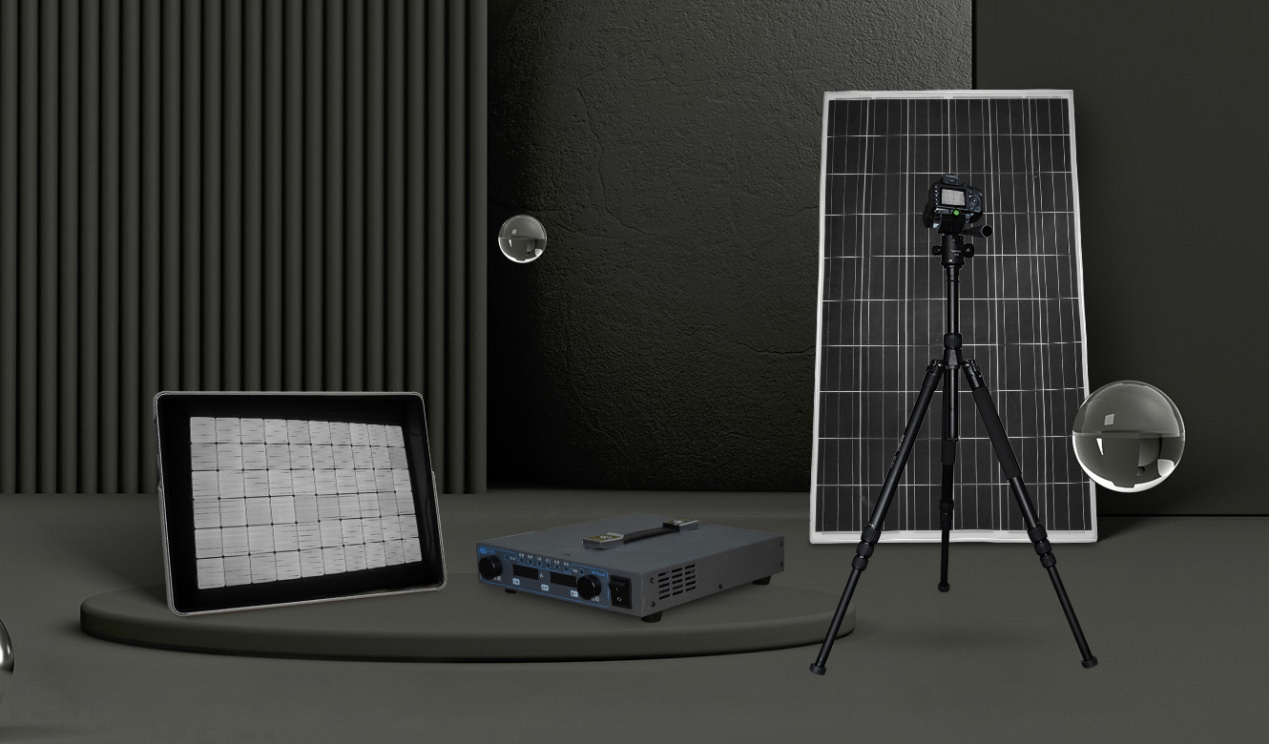

便攜式el檢測儀

工藝污染

低效率片

黑邊

燒結

過刻

穿孔

測試

白天：戶外防紅外暗室測試；室內無太陽光環境測試

夜晚：直接三腳架測試，燈光月光無影響

對象

晶硅組件、薄膜組件（可定制）

數量

單塊組件成像檢測

相機模塊

像素

2000萬像素

分辨率

4928X3264

芯片

23.6x15.6mm、CMOS傳感器

精度

1.5mm/pixel

光屏蔽

燈光、月光、星光、室內輕微太陽光

檢測面積

3000mm*2000mm

鏡頭

18-55mm

對焦模式

全自動對焦

電池

700mah

內存卡

32GB、Wi-Fi無線

數據線

10cm

電源模塊

輸出電流

0～5A可調

電流精度

0.1A

輸出電壓

0～60V可調

電壓精度

0.1V

控制面板

LED數顯程控面板

功能設置

上電參數預設保存；輸出一鍵上電

電路保護

短路保護、斷路保護、電流倒灌保護、過熱保護、靜電保護、電流電壓自適應匹配光伏板

上電線

10cm交流三孔輸入線

直流線

3m直流輸出線、MC4端口對接組件

軟件

圖傳APP

檢測圖片查看與下載

支架系統

檢測支架

1.5米鋁合金支架

檢測云臺

支架一體式安裝，360度旋轉

使用環境

沙漠，高原，屋頂，丘陵，山坡，廠房，屋頂，雪地，大棚，農光互補，魚光互補，風光互補，等各種環境

質保售后

1年質保、24H響應、72H故障解決方案、備品備件協調

1

EL相機

2000萬像素

1

臺

2

EL紅外鏡頭

18-55mm

1

臺

4

圖傳傳輸模塊

Wi-Fi內存卡

1

套

5

數據線/充電器

標準

1

套

6

相機電池

標準

2

塊

7

檢測支架

1.5米

1

套

8

直流穩壓電源

0～60V、0～5A輸出；AC220供電輸入

1

臺

9

上電線

3米

1

根

10

設備三防箱

標準

1

套

11

EL圖傳APP

無線查看相機內檢測圖

1

套

*

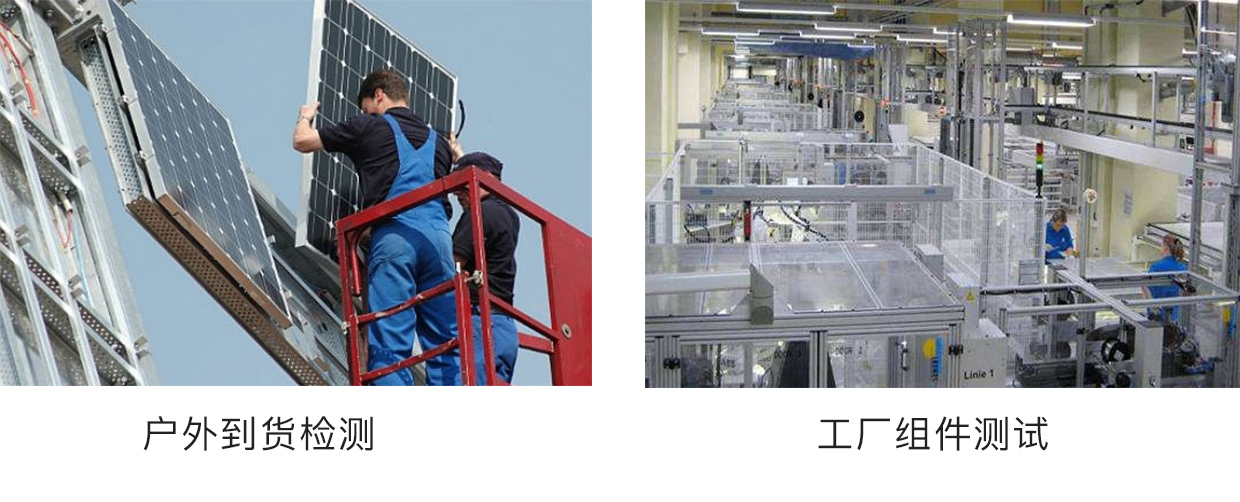

適用場景

光伏電站安裝前組件測試；倉庫組件測試；

*

其他

設備全自動對焦；可航空攜帶
