泵吸揚塵在線監測系統建設方案

產品需求

2013年9月12日國務院辦公廳發布的《大氣污染防治行動計劃》指出，當前，我國大氣污染形勢嚴峻，以可吸入顆粒物(PM10)、細顆粒物(PM2.5)為特征污染物的區域性大氣環境問題日益突出，損害人民群眾身體健康，影響社會和諧穩定?？諝庵兄饕廴疚锊皇荘M2.5就是PM10。在建工地和道路揚塵等給PM10的貢獻極大，而工地揚塵的監管與治理存在量大、分散、隨機和取證不容易等難點。因此建筑工地監管和揚塵治理，是大氣污染防治工作的一項重要內容。相關監管部門急需建立一套以高效先進的監測和信息化技術為一體的建筑工地揚塵在線監控系統。

具體現狀如下：

1、監管對象種類多、更新頻繁、地域、時域分布離散，難以集中監管執法;

2、傳統檢測技術落后，缺乏有效的在線監測技術和定量化的監管手段;

3、監管部門人力有限，無法實現24小時監管;

4、監測數據缺乏共享，難以實現多部門聯合執法;

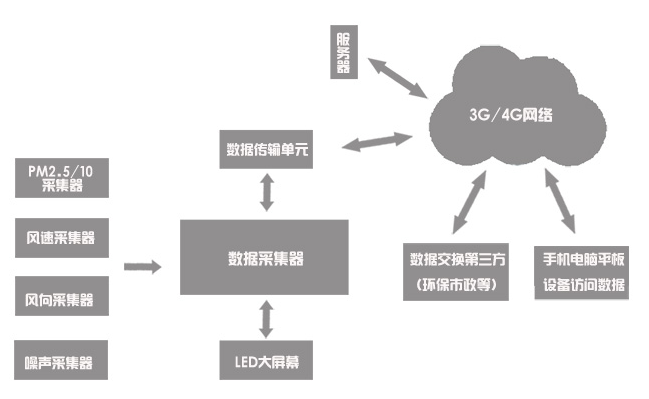

泵吸揚塵在線監測系統架構

產品特點

1：專用的泵吸傳感器技術，可實時監測PM2.5/PM10/TSP三種顆粒物濃度;

2：7″真色彩觸摸液晶顯示屏，中文顯示界面，人機交互方便操作(選配);

3：支持視頻疊加、噴淋聯動等功能;

4：4G無線傳輸數據，數據傳輸快捷、安全、穩定;

5：支持數據超標報警及短信提醒功能;

6：具有斷點續傳及本地存儲功能;

7：具有加熱除濕功能，可有效減少水氣對數據的影響。

泵吸揚塵在線監測設備優勢

1)采用ARM架構芯片，擁有足夠的運算能力，同時降低功耗，系統運行穩定。

2)系統具有看門狗防死機功能，運行安全可靠，穩定性強;

3)專用的泵吸式揚塵傳感器技術，高精度模擬量采集單元，可得到揚塵濃度的準確量化數據。

4)產品已通過了國家環保認證CCEP，省級計量型式器具批準認證CPA及CMA資質認證;產品的功能、性能、安全性、耐環境能力均達認證標準，確保了揚塵在線檢測儀在建筑企業現場應用的可靠性及安全性，滿足主管部門對建筑行業揚塵排放監督的需求。

5)通過配套的軟件監控平臺可以實時了解揚塵監測情況，同時支持手機APP遠程觀看，真正做到隨時隨地關注工地現場情況。

6)系統支持遠程一鍵升級、配置修改等功能，大大減少人工成本。

7)系統協議支持國標212協議，監測數據可同時直傳3個監管平臺，做到縣市省三級數據上傳要求，且可確保數據的準確性。

產品功能

1.數據采集：實時監測顆粒物濃度以及氣象參數。

2.數據存儲：能夠存儲實時數據并保存歷史數據，具備斷電保護功能，斷電后所存儲的數據不丟失，故障修復后續傳功能。

3.數據通信：使用4G通信來進行數據傳輸，支持遠程及本地配置設備參數，同時支持有線RJ45及有線485通訊。

4.數據平臺：本司提供免費云平臺，并可協助客戶對接政府或客戶自建平臺。通過數據平臺可以實時了解整個轄區范圍內所有在建項目揚塵在線監測設備的運行情況，可以查詢、統計不同階段的揚塵監測情況繪制實時曲線。

5.人機交互：通過7寸全彩LCD顯示屏觸摸按鍵可以直接查看實時數據，查詢歷史數據，同時還可以通過觸摸屏設置設備時間、設備編號等參數(選配)。

6.濃度報警：能夠?qū)P塵監測設備數據濃度等指標進行實時監測，對排放超標數據進行實時報警。

設備可擴展支持GPS定位功能(選配)

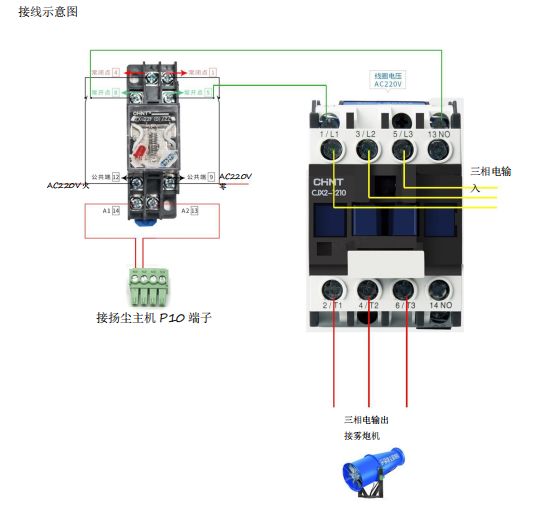

噴淋聯動功能

通過前端傳感器采集數據傳給主控機，當采集的數據超出預設的數值時，此時主控給中間繼電器發出命令，中間繼電器由常開變常閉，交流接觸器瞬間吸合，觸發噴霧設備動作。

技術參數

智慧云管理

平臺概述

采用自主研發的負物聯網大數據管理平臺基于全新互聯網+，采用分布式彈性服務集群，通過物聯網將揚塵設備終端傳感器數據實時傳輸?shù)蕉嗑S數據倉儲云。

10萬級各種監測終端作為整個平臺的一個節點，無縫組合在一起，做到全天候立體管控，可隨時隨地查看設備實時數據，歷史變化曲線，控制設備狀態，遠程軟件升級，實時畫面?zhèn)鬏敚瑯祟A警。

完善的用戶權限管理，對設備數據等設置多級組織架構，載均衡服務器，可10萬+級設備同時連接，每天數據吞吐能力千萬條。實時性強，并發能力大，數據安全可靠，在線率高，穩定性強。

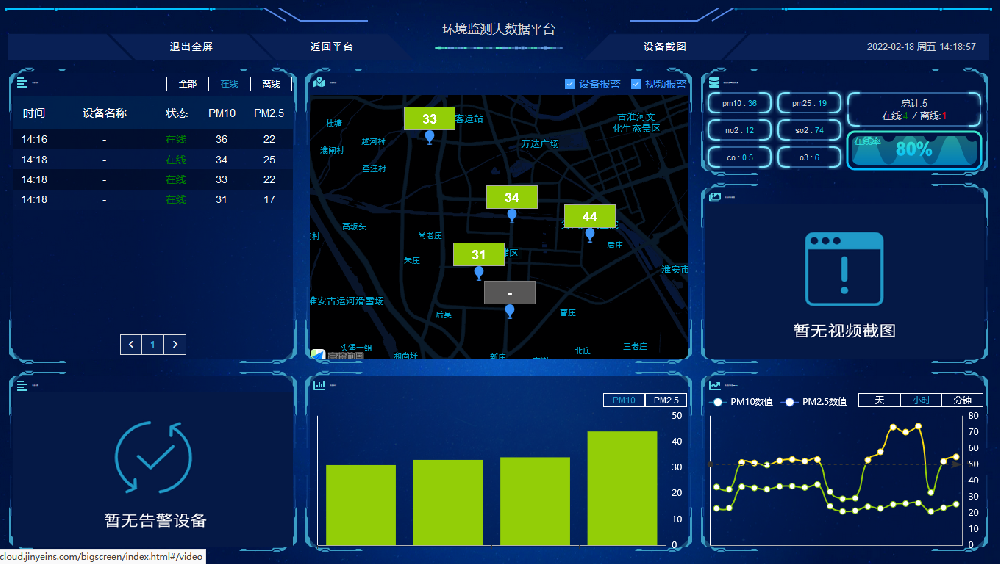

揚塵大數據展示平臺

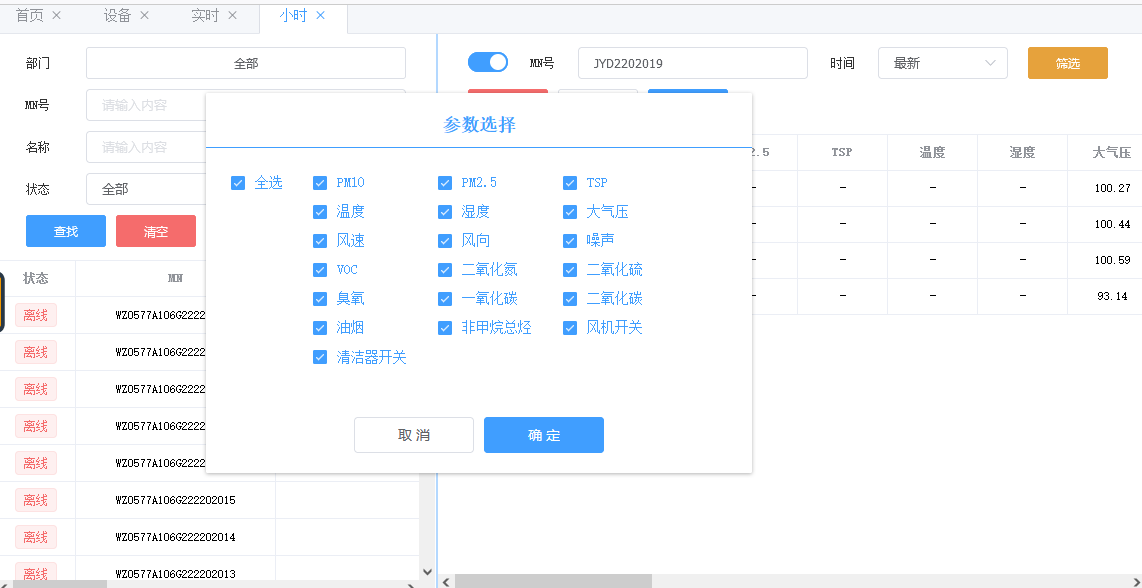

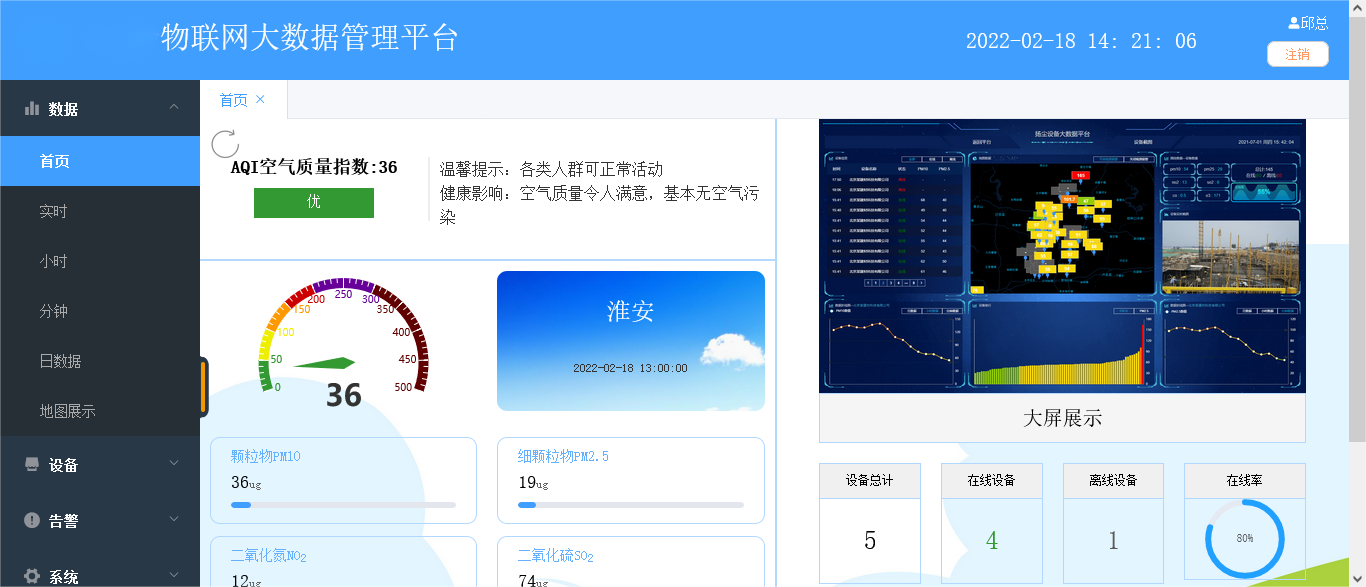

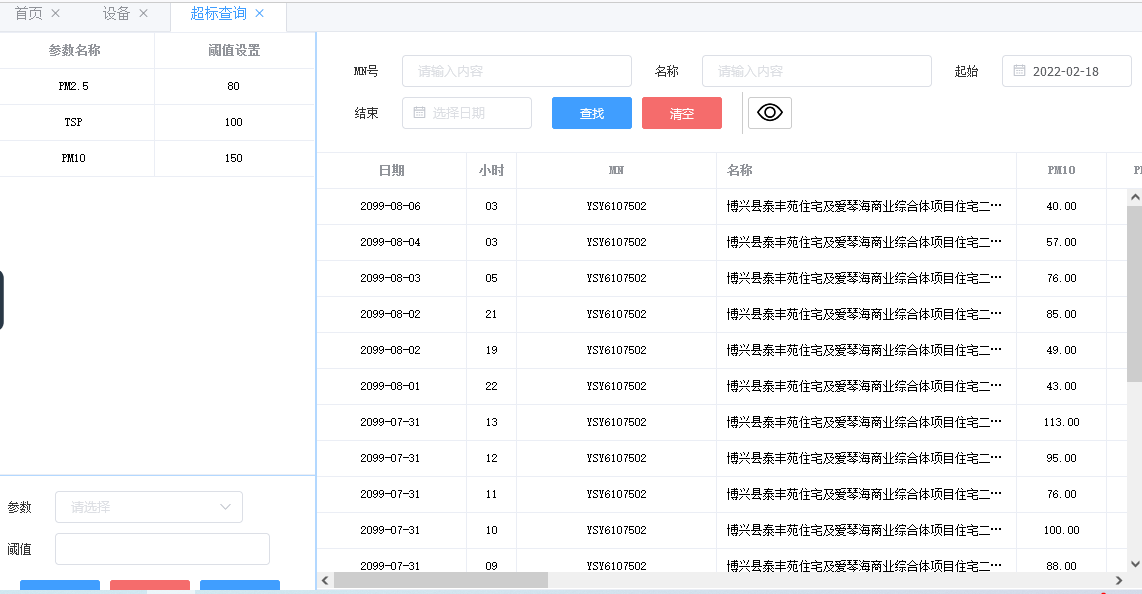

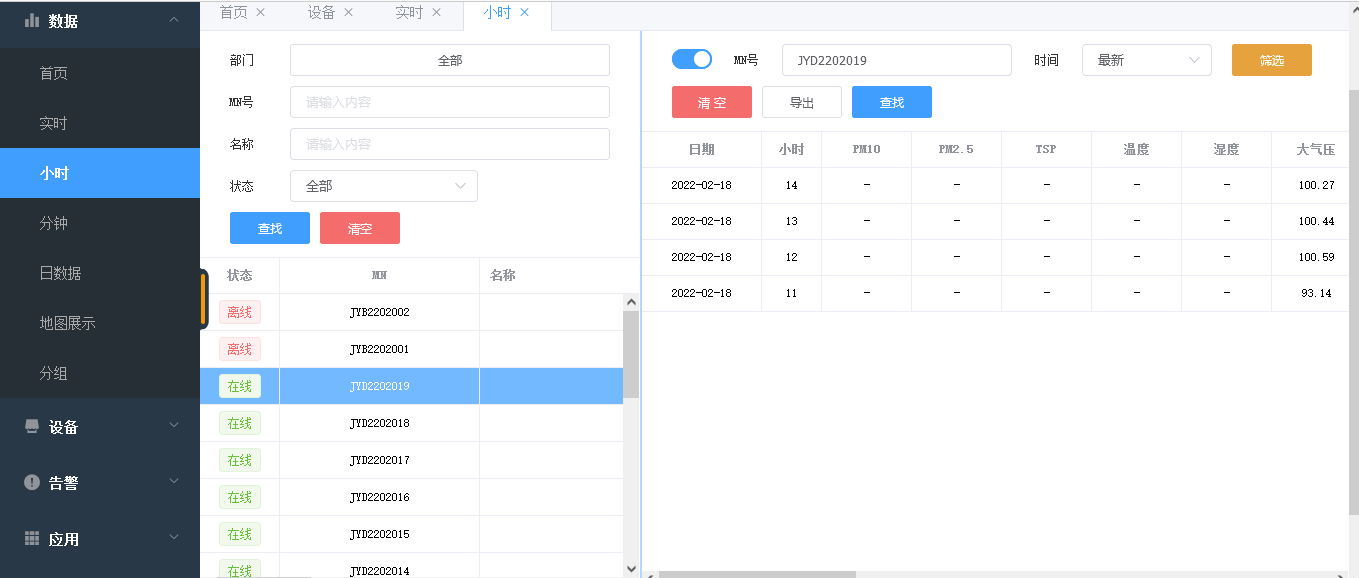

02揚塵大數據展示平臺-PC端

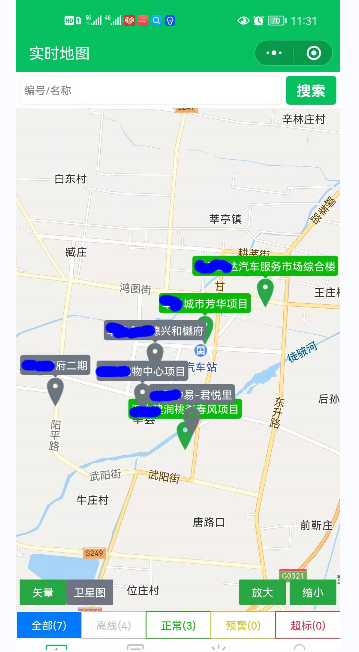

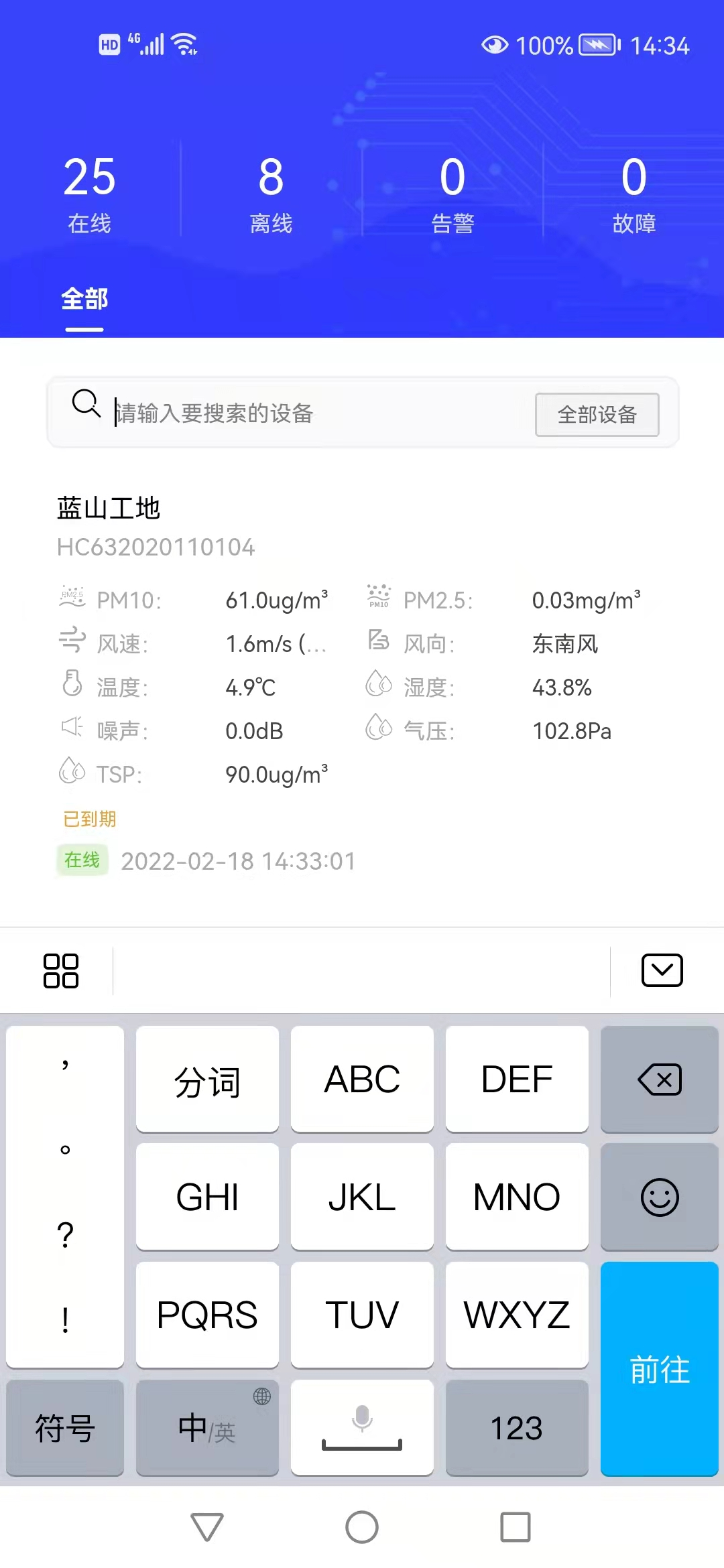

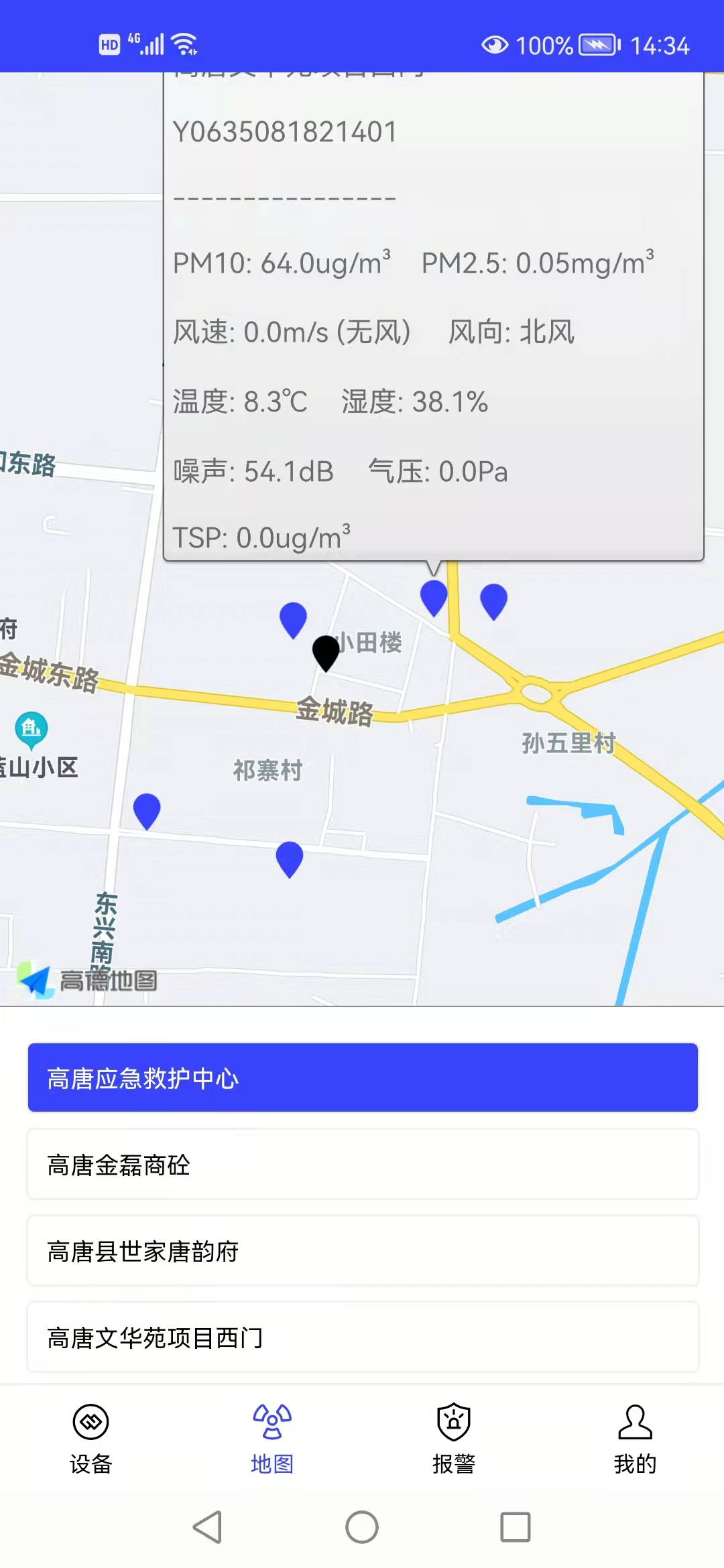

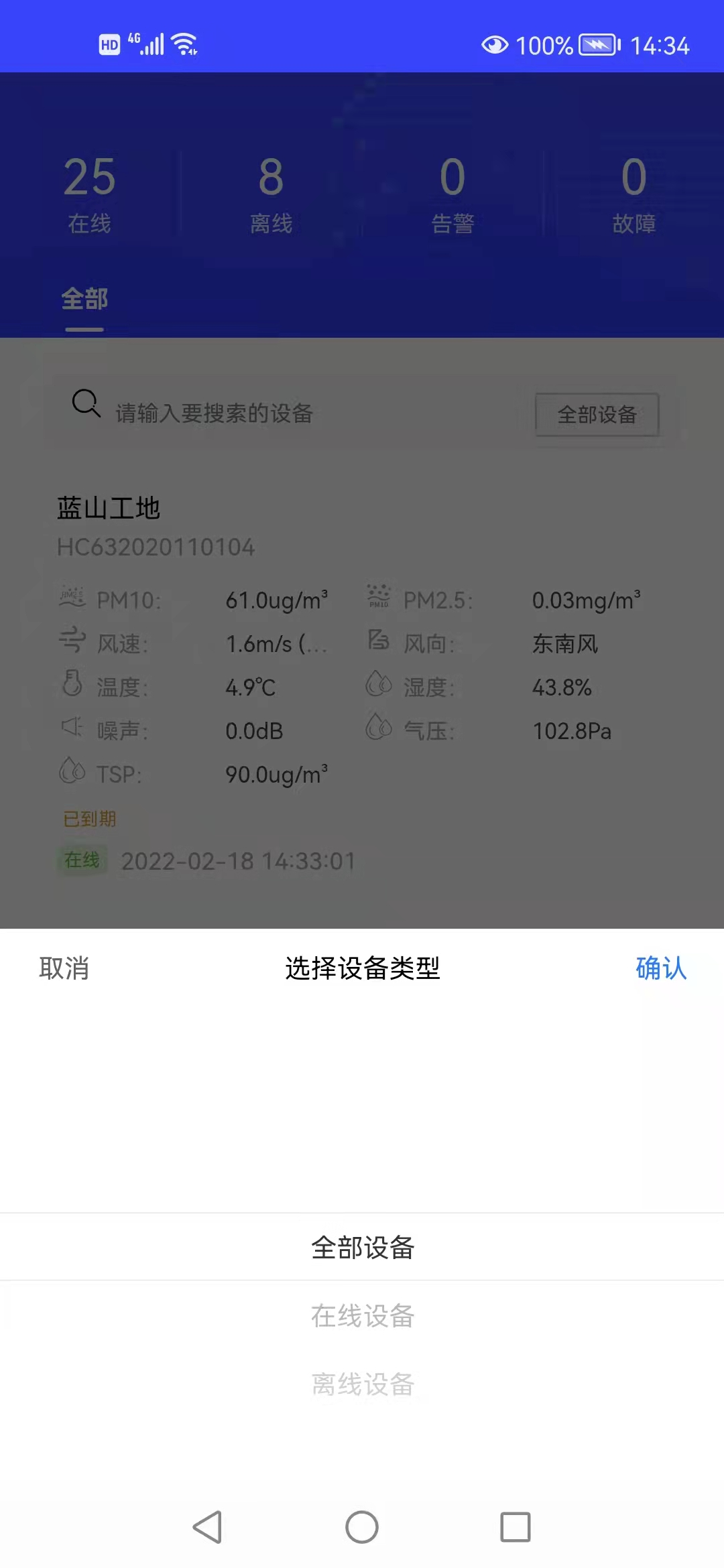

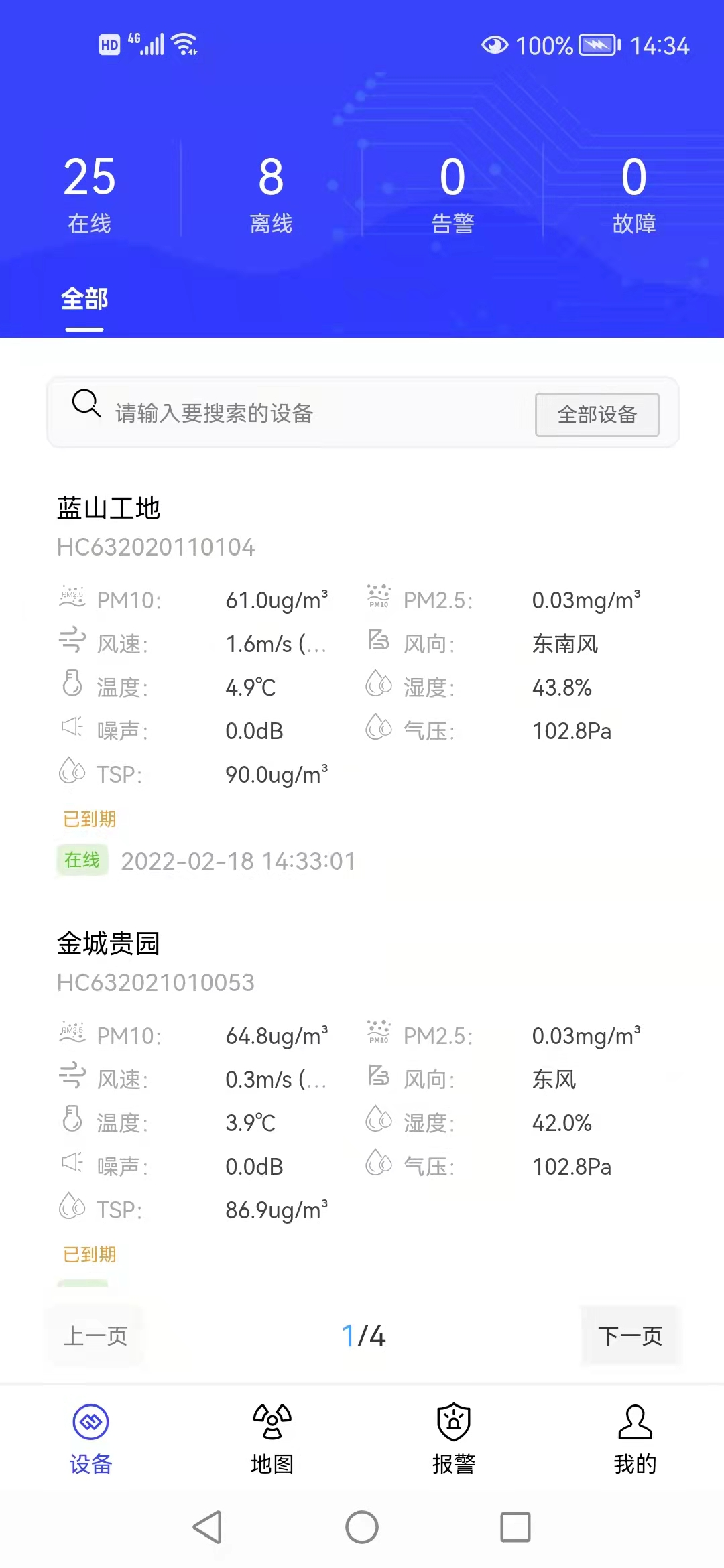

揚塵大數據展示平臺-APP端

設備布置要求

軟、硬件的對接與布署要求

參數要求

系統：Linux和Windows均可。

內存：4G

硬盤：100G，網絡寬帶1M以上。
